| |
產(chǎn)品成分
普通船板
|
鋼級(jí)
|
化學(xué)成分a,b,c， %
|
|
C
|
Si
|
Mn
|
P
|
|
Cr
|
Ni
|
Cu
|
Mo
|
Als
|
碳當(dāng)量
C+Mn/6
|
|
不大于
|
|
A
|
|
≤0.35
|
≥2.5C
|
0.035
|
0.035
|
0.20
|
0.30
|
0.30
|
0.08
|
--
|
≤0.40
|
|
B
|
≥0.60
|
|
D
|
≥0.60
|
0.030
|
0.030
|
0.20
|
0.30
|
0.30
|
0.08
|
0.015～0.045
|
|
E
|
≤0.18
|
≥0.70
|
0.025
|
0.025
|
0.20
|
0.30
|
0.30
|
0.08
|
|
a 當(dāng)Z向鋼板按軋制張（或單張）組批時(shí)，其S含量應(yīng)≤0.008；按大于軋制張而不大于50t組批時(shí)，其S含量應(yīng)≤0.005。
b 對(duì)厚度大于25mm的D級(jí)鋼要求酸溶鋁；對(duì)厚度大于25mm的D、E級(jí)鋼，經(jīng)船級(jí)社同意，也可使用其它細(xì)化晶粒元素。
c DNV和LR的D、E級(jí)鋼的Si含量應(yīng)為0.10～0.35。
|

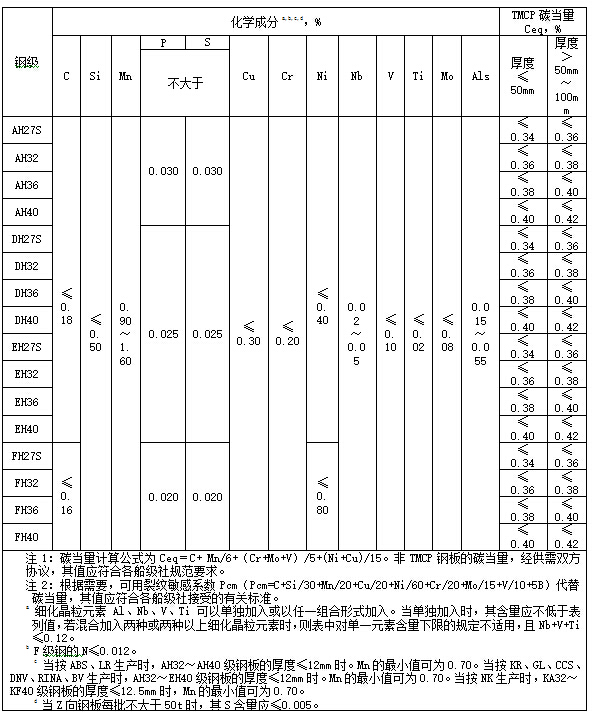

高強(qiáng)船板（TMCP）

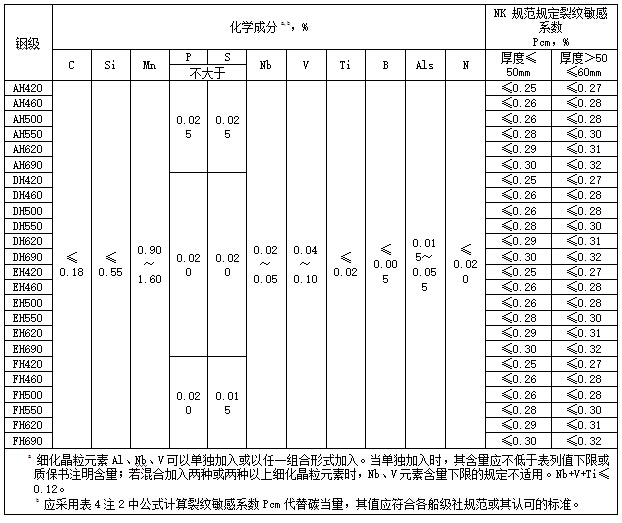

超高強(qiáng)船板
產(chǎn)品性能

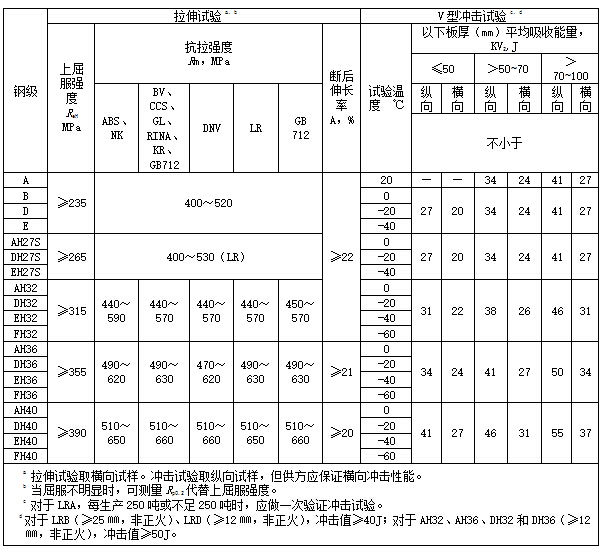

普通強(qiáng)度和高強(qiáng)度
超高強(qiáng)度
|
鋼級(jí)
|
拉伸試a
|
V型沖擊試b
|
|
上屈服強(qiáng)度
ReH
MPa
|
抗拉強(qiáng)度
RmMPa
|
斷后伸長(zhǎng)率
A
%
|
試驗(yàn)溫度 ℃
|
平均吸收能量，KV2,J
|
|
縱向
|
橫向
|
|
不小于
|
|
AH420
|
≥420
|
530～680
|
≥18
|
0
|
42
|
28
|
|
DH420
|
-20
|
|
EH420
|
-40
|
|
FH420
|
-60
|
|
AH460
|
≥460
|
570～720
|
≥17
|
0
|
46
|
31
|
|
DH460
|
-20
|
|
EH460
|
-40
|
|
FH460
|
-60
|
|
AH500
|
≥500
|
610～770
|
≥16
|
0
|
50
|
33
|
|
DH500
|
-20
|
|
EH500
|
-40
|
|
FH500
|
-60
|
|
AH550
|
≥550
|
670～830
|
≥16
|
0
|
55
|
37
|
|
DH550
|
-20
|
|
EH550
|
-40
|
|
FH550
|
-60
|
|
AH620
|
≥620
|
720～890
|
≥15
|
0
|
62
|
41
|
|
DH620
|
-20
|
|
EH620
|
-40
|
|
FH620
|
-60
|
|
AH690
|
≥690
|
770～940
|
≥14
|
0
|
69
|
46
|
|
DH690
|
-20
|
|
EH690
|
-40
|
|
FH690
|
-60
|
|
a 當(dāng)屈服不明顯時(shí)，可測(cè)量Rp0.2代替上屈服強(qiáng)度。
b 沖擊試驗(yàn)取橫向試樣。
|
Z向性能
|
厚度方向斷面收縮率，%
|
鋼 級(jí)
|
|
Z25
|
Z35
|
|
3個(gè)試樣平均值
|
≥25
|
≥35
|
|
單個(gè)試樣值a |
≥15
|
≥25
|
|
aGL各牌號(hào)Z25的單個(gè)試樣值≥20。
|
|
| |
